Soquetagem para diferentes aplicações e necessidades de montagem
A Mundial Cabos de Aço oferece serviço especializado de soquetagem de cabos de aço, atendendo diferentes aplicações e necessidades de montagem.
Realizamos terminações com soquetes abertos, soquetes fechados e outros modelos, conforme a especificação técnica do projeto e a aplicação do cliente.
O processo considera as características do cabo, do soquete e da operação, buscando uma montagem adequada, segura e compatível com cada aplicação.
Soquetagem com zinco
Para aplicações que utilizam soquetagem com zinco, trabalhamos com o preenchimento do soquete utilizando zinco metálico, formando uma conexão mecânica entre o cabo e o soquete.
O zinco é utilizado tradicionalmente em terminações de cabos de aço devido às suas características de resistência mecânica, estabilidade e capacidade de preenchimento.
A utilização do zinco permite uma terminação sólida e uniforme, contribuindo para a adequada transferência de carga entre o cabo e o soquete.
Como é feita a soquetagem

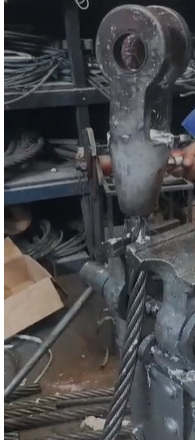

Preparação
Preparação do cabo e posicionamento dos arames.

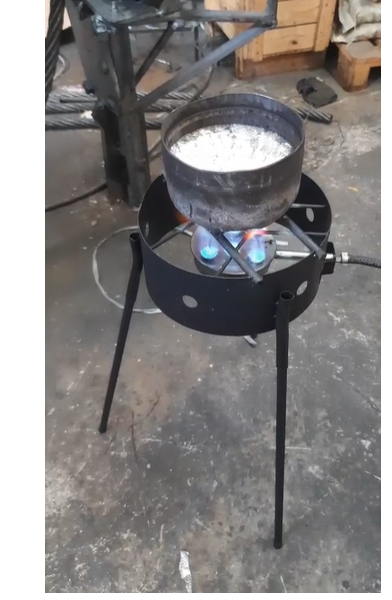

Fusão
Zinco preparado para aplicação no soquete.

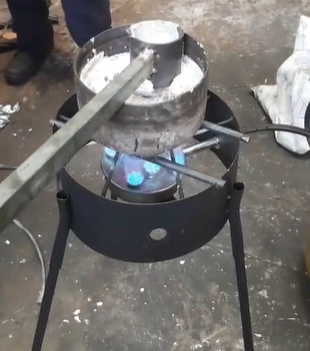

Controle
Acompanhamento do material e do processo.
Acabamento
Finalização e inspeção do conjunto.
Diferentes tipos de soquetes
Atendemos a necessidade do cliente com diferentes configurações de terminação, incluindo soquete aberto, soquete fechado, terminações especiais e diferentes diâmetros e construções de cabos de aço.

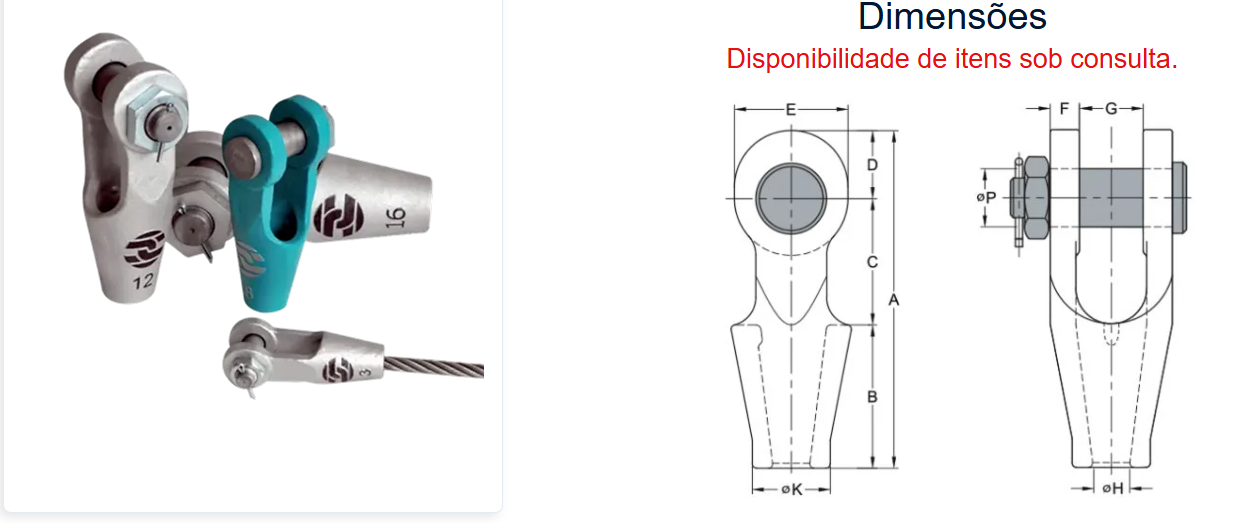

Soquetes e terminações
Modelos e dimensões sob consulta.

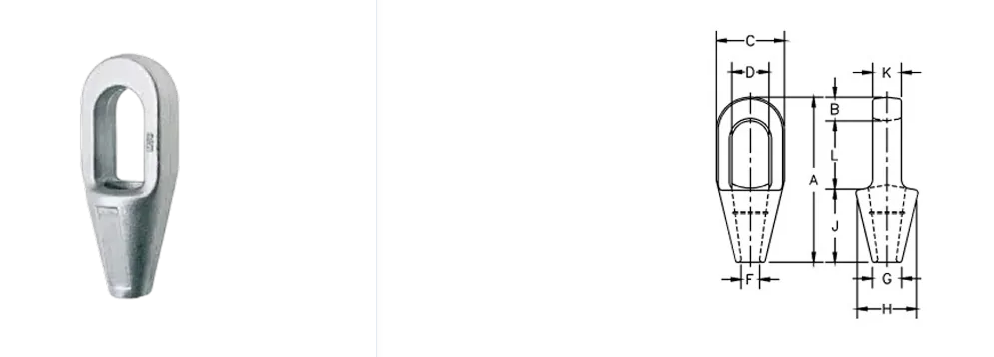

Soquete fechado
Referência visual e desenho dimensional.

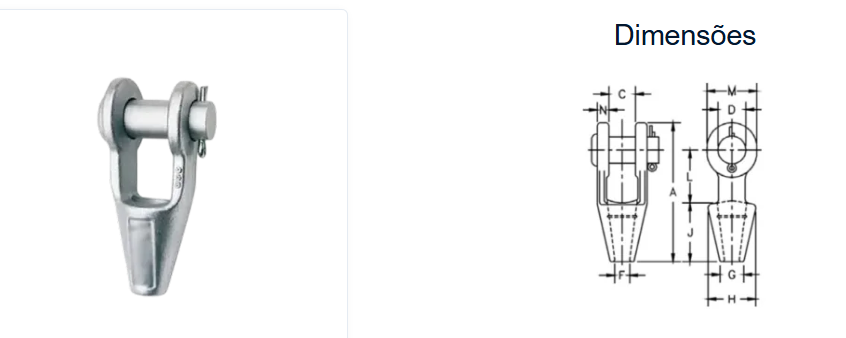

Soquete aberto
Referência de terminação aberta.
Tabela dimensional
| Diâmetro do cabo | Dimensões (mm) | Carga de trabalho tons |
Peso por peça kg |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | G | H | J | K | L | |||
| 5/16-3/8 | 125 | 15,8 | 42,9 | 24,6 | 12,7 | 20,6 | 42,9 | 57,2 | 17,5 | 52,3 | 2 | 0,34 |
| 7/16-1/2 | 140 | 17,5 | 51,0 | 29,5 | 14,2 | 23,9 | 51,0 | 63,5 | 22,4 | 58,7 | 2,5 | 0,68 |
| 9/16-5/8 | 162 | 20,6 | 67,0 | 35,8 | 17,5 | 30,2 | 67,0 | 76,2 | 25,4 | 65,0 | 5 | 1,13 |
| 3/4 | 194 | 26,9 | 76,2 | 42,2 | 22,4 | 33,3 | 70,0 | 89,0 | 31,8 | 77,7 | 6,3 | 1,92 |
| 7/8 | 226 | 33,3 | 92,0 | 49,3 | 25,4 | 38,1 | 82,5 | 102 | 38,1 | 90,5 | 10 | 3,28 |
| 1” | 254 | 36,6 | 105 | 58,5 | 28,7 | 44,5 | 95,5 | 114 | 44,5 | 103 | 12,5 | 4,76 |
| 1.1/8 | 283 | 39,6 | 114 | 65,0 | 31,8 | 51,0 | 105 | 127 | 51,0 | 116 | 15 | 6,46 |
| 1.1/4-1.3/8 | 309 | 41,4 | 127 | 71,0 | 38,1 | 58,5 | 119 | 138 | 56,5 | 129 | 18 | 8,95 |
| 1.1/2 | 355 | 49,3 | 137 | 81,0 | 41,4 | 70,5 | 132 | 151 | 62,5 | 155 | 20 | 13,24 |
| 1.5/8 | 390 | 54,0 | 146 | 82,5 | 44,5 | 76,2 | 140 | 165 | 70,0 | 171 | 30 | 16,32 |
| 1.3/4-1.7/8 | 445 | 55,5 | 171 | 95,5 | 51,0 | 79,5 | 162 | 191 | 76,2 | 198 | 35 | 25,96 |
| 2-2.1/8 | 505 | 62,0 | 194 | 111 | 57,2 | 95,5 | 187 | 216 | 82,5 | 224 | 40 | 35,83 |
| 2.1/4-2.3/8 | 546 | 70,0 | 216 | 127 | 66,8 | 105 | 210 | 229 | 92,0 | 248 | 45 | 47,62 |
| 2.1/2-2.5/8 | 597 | 79,5 | 241 | 140 | 74,5 | 114 | 235 | 248 | 102 | 270 | 60 | 63,50 |
| 2.3/4-2.7/8 | 645 | 79,5 | 273 | 159 | 79,5 | 124 | 259 | 279 | 124 | 286 | 70 | 99,79 |
| 3-3.1/8 | 689 | 85,6 | 292 | 171 | 86,0 | 133 | 292 | 305 | 133 | 298 | 80 | 125 |
Cada montagem deve considerar fatores como diâmetro e construção do cabo, tipo e dimensão do soquete, carga de trabalho, aplicação e condições de operação.
Soquetagem em campo
Além do fornecimento e da montagem em fábrica, podemos avaliar a necessidade de soquetagem em campo conforme as condições do projeto, acesso, segurança e viabilidade técnica.

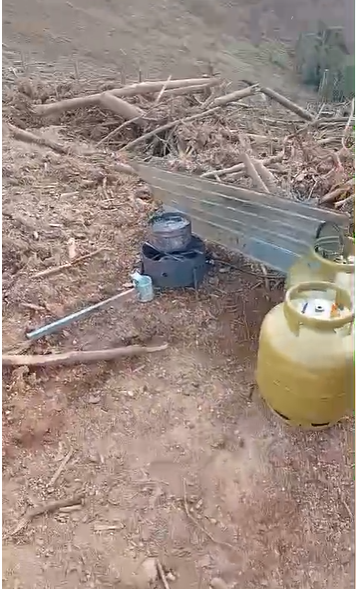

Atendimento em campo
Montagem no local

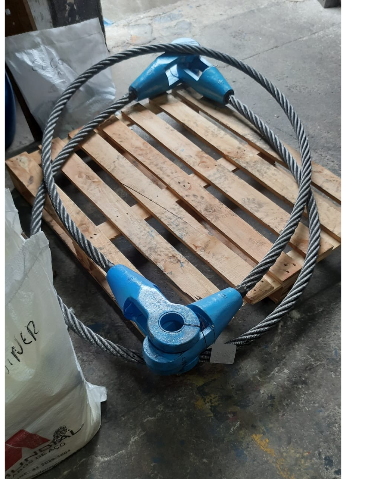

Conjunto finalizado

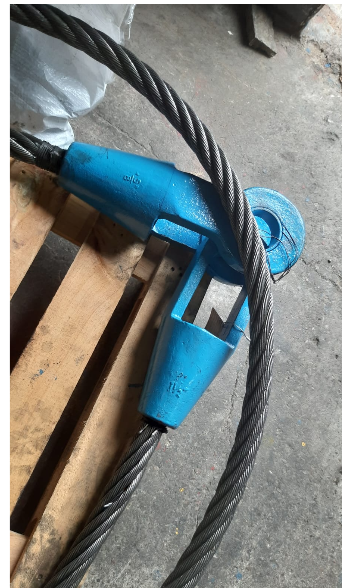

Detalhe da terminação
Solução completa para a aplicação do cliente
Mais do que fornecer o cabo de aço, a Mundial oferece uma solução completa para a aplicação do cliente.
Cabo de aço, acessórios e terminação em um único fornecedor, com atendimento técnico e possibilidade de montagem conforme a necessidade de cada projeto.
Solução completa
- Cabo de aço
- Acessórios
- Soquetagem
- Montagem técnica
